一.設計用途

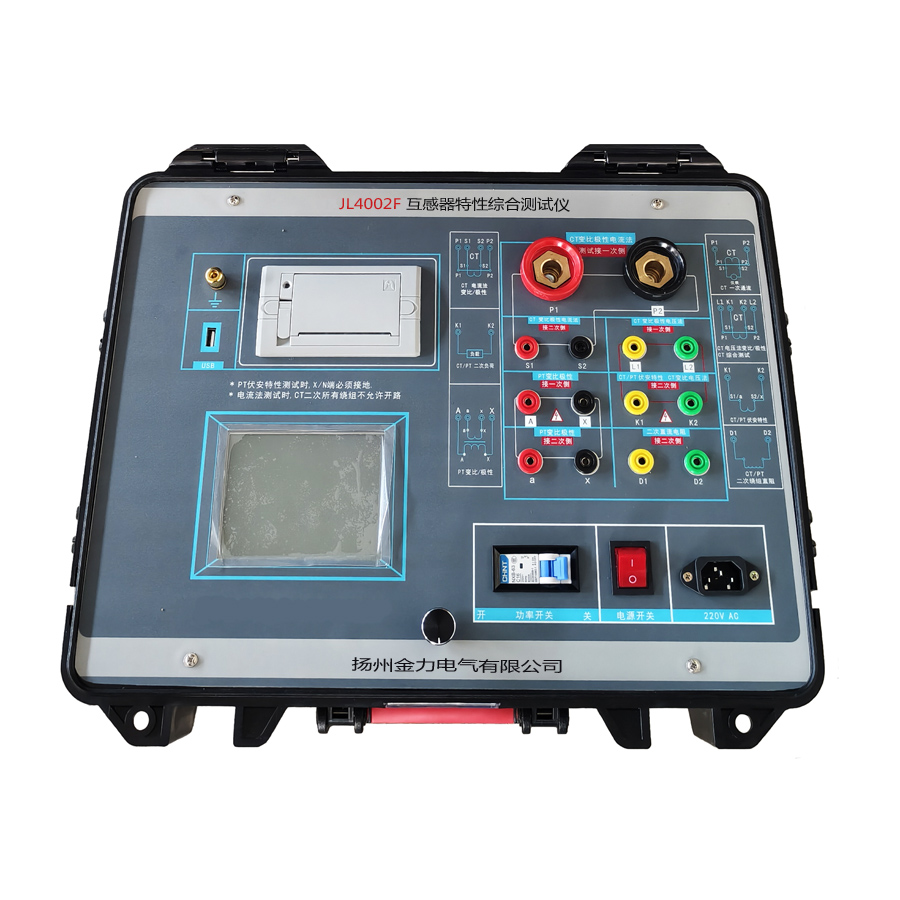

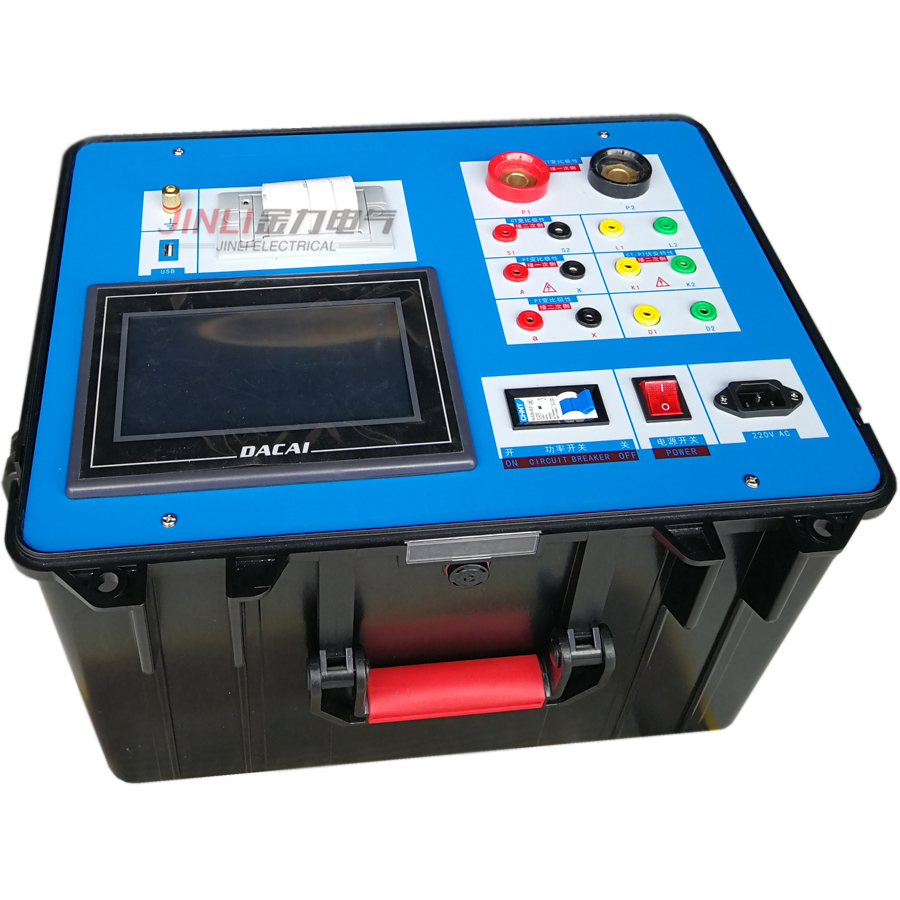

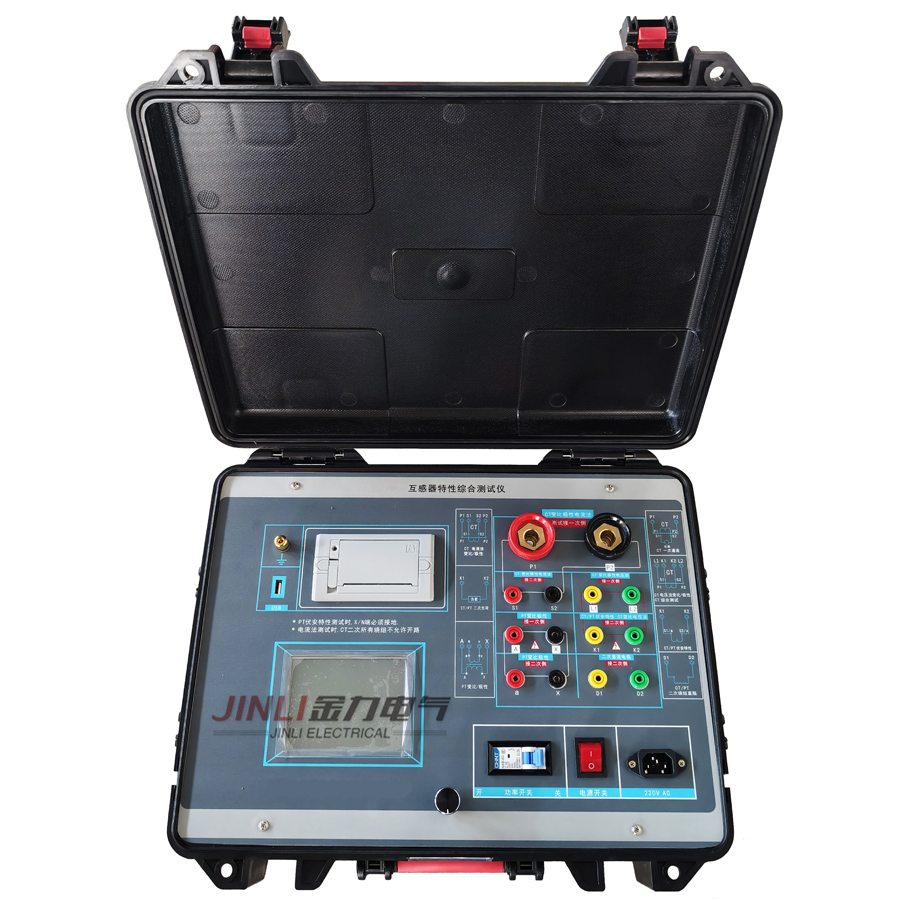

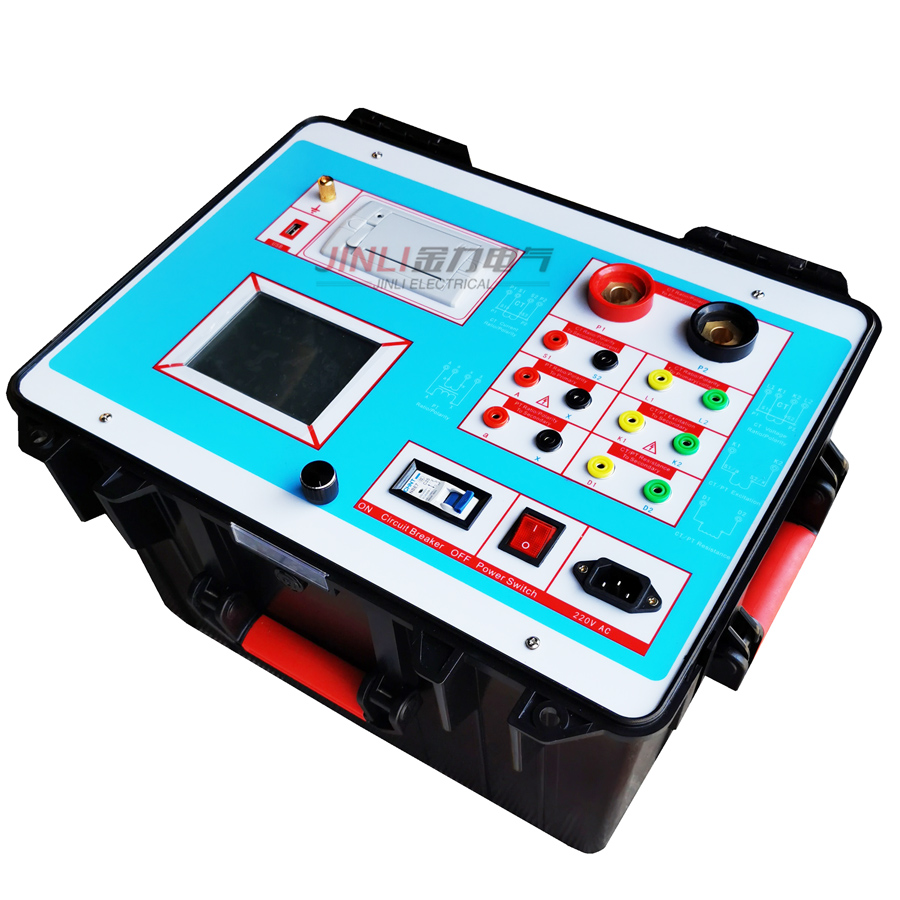

JL4002F全功能互感器特性綜合測試儀2500V/600A（110KV以下通用）設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.主要特征
? 支持檢測CT和PT
? 滿足GB1207、GB1208等規程要求.
? 無需外接其它設備，單機即可完成所有檢測項目，一次測試同時完成勵磁、變比極性試驗。
? 自帶微型快速打印機、可直接現場打印測試結果.
? 操作簡便，帶有智能提示，使用戶更易上手操作。.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
? 小巧輕便≤28Kg，非常利于現場測試.
四．測試儀主要測試功能：（見表1）
CT（保護類、計量類） | PT |
? 伏安特性（勵磁特性）曲線 | ? 伏安特性（勵磁特性）曲線 |
? 自動給出拐點值 | ? 自動給出拐點值 |
?自動給出5%和10%的誤差曲線，可測限值系數實際值（ALF） | ? 變比測量 |
? 變比測量，極性判斷 | ? 極性判斷 |
? 比差測量 | ?比差測量 |
? 相位（角差）測量 | ?相位（角差）測量 |
? 一次通流測試 | ? 交流耐壓測試 |
? 交流耐壓測試 | ? 二次負荷測試 |
? 二次負荷測試 | ? 二次繞組測試 |
?二次繞組測試 | ? PT伏安電壓倍數可調(1.2—2.5) |
?可測中低壓互感器，零序互感器伏安特性 | |
?可測GIS，套管CT | |
?綜合測試，一次測試同時完成勵磁、變比極性 |
五. 測試儀主要技術參數：（見表2）
項目 | 參數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500V 5KVA zui大設置值20A | |
大電流輸出 | 0～600A | |
勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300Ω |
精度 | ≤0.5%（0.4%*讀數+0.6%*量程） | |
二次實際 負荷測量 | 范圍 | 5～500VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
相位測量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 變比測量 | 范圍 | ≤50000A/5A（10000A/1A） |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
PT 變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
工作環境 | 溫度：－10℃～40℃，濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：450mm × 280mm × 340mm ，重量：≤28Kg | |
