電力設備為什么要進行交流耐壓測試？

　　為什么需要對電力設備進行交流耐壓測試？交流耐壓試驗是鑒定電力設備介電強度的一種有效而直接的方法。

　　電力設備在運行過程中，長期在電場、溫度和機械振動的作用下，絕緣會逐漸劣化。標準油杯用于絕緣油的耐壓試驗以盛油。這些包括整體劣化和局部劣化，形成缺陷。例如，由于局部電場比較集中或局部絕緣比較薄弱，存在局部缺陷。各種預防性測試方法，各有所長，可以發現一些缺陷，反映絕緣狀況，但其他測試方法的測試電壓往往低于電力設備的工作電壓，不足以作為AQ的保證手術。.

　　雖然直流耐壓測試比較高，可以發現一些絕緣的薄弱點，但是由于電力設備的絕緣大部分是電介質的組合，在直流電壓的作用下，電壓是按電阻分布的，所以DC用于測試。在交流電場下，交流電源設備的弱點并不總能被發現。例如，發電機的槽缺陷在DC下不易被發現。

　　交流耐壓試驗符合電力設備在運行過程中所經受的電氣條件。同時，交流耐壓試驗電壓一般高于工作電壓。因此，通過測試后，設備具有較大的AQ余量，因此此次測試成為了AQ的保障。重要的操作手段。但由于交流耐壓試驗所用的試驗電壓遠高于工作電壓，過高的電壓會增加絕緣介質的損耗、發熱、放電，加速絕緣缺陷的發展。因此，從某種意義上說，交流耐壓試驗是一種破壞性試驗。

　　在進行交流耐壓測試之前，必須提前進行各種無損測試，如測量絕緣電阻、吸收比、介質損耗因數tgδ、直流漏電流等。綜合分析測試結果，判斷是否設備潮濕或有缺陷。如果發現有問題，需要提前處理，待缺陷排除后再進行交流耐壓試驗，以免交流耐壓試驗時絕緣擊穿，擴大絕緣缺陷，延長維修時間，增加維修工作量。

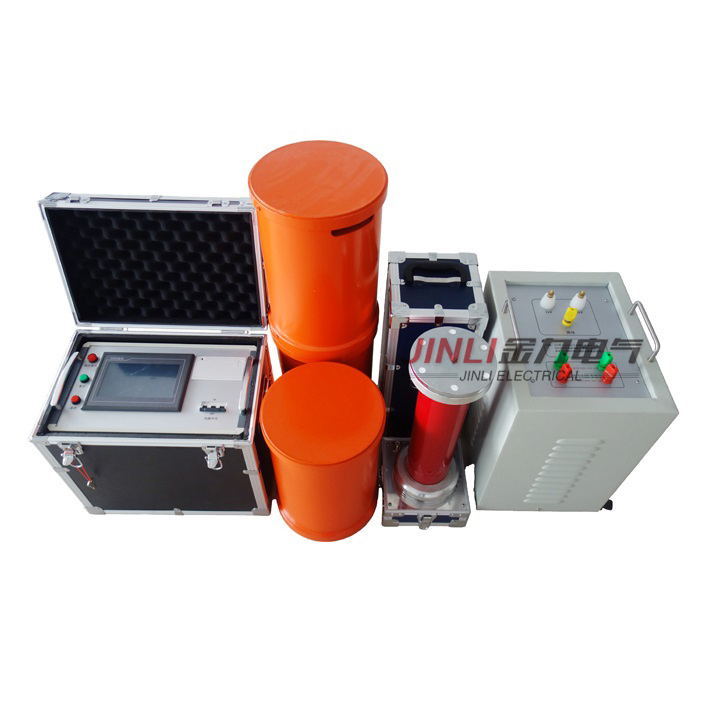

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
