變壓器有載分接開關參數測試儀技術指示和產品參數

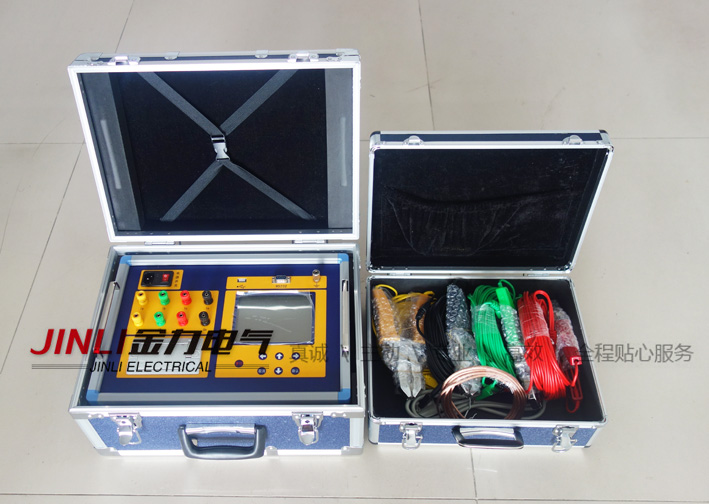

JL3011型變壓器有載開關參數測試儀是根據《電力設備交接和預防性試驗規程》和有關規定的原理用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量?jī)x器。
變壓器有載開關測試儀技術指標
1.帶繞組測量：
取樣方式：電壓取樣輸出電流：DC1A
過渡電阻測量范圍：0Ω－30Ω測量誤差：±5%
采樣頻率：10kHz記錄過渡波形時間：0～120ms測量同期性誤差：0.1ms
2.不帶繞組測量：
取樣方式：電流取樣輸出電流：DC9V過渡電阻測量范圍：大0Ω－50Ω
測量誤差：±5%采樣頻率：10kHz記錄過渡波形時間：0～120ms
測量同期性誤差：0.1ms
3.工作環境：工作電源：AC220V±10%頻率：50Hz±1Hz使用溫度：0℃～40℃相對濕度：≤85%RH
變壓器有載開關測試儀產品參數
1、三路獨立測試電源，輸出電流0.5A;
2、儀器設置采樣率10～20KHZ;
3、單次波形存儲時間6.4秒。
4、過渡電阻測量范圍：Y/0型變壓器1-40Ω，Y型變壓器1-20Ω。
5、測量精度：1-5Ω，Δ=±10%5-40Ω，Δ=±5%
6、時間及同期性誤差：Δ≤±1%。
7、顯示器：240×128T、T6963C控制器;
8、打印機：MP-40-8面板式前換紙型打印機;
9、處理部分：
80C320高速8位微處理器。程序存儲器32K;
掉電保持?jǐn)?shù)據存儲器512K字節;
高速A/D轉換器，高采樣率可達400KHZ;
10、電源：220V±10%功率≤200W。
11、尺寸：410mm×320mm×200mm。
12、重量：≤5kg
